標準配置 |
尺寸范圍 |
備注 |
|||||
|

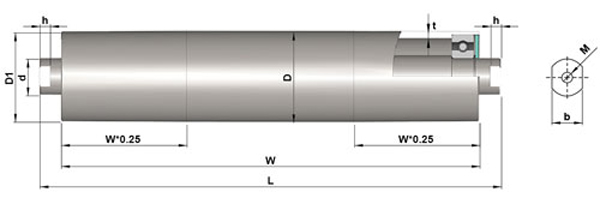

直徑系列 |
輥筒外徑(D) |
輥筒壁厚 |
標準軸徑 |
軸承型號 |
鼓形(D1) |
W |
|
|
05D |
Φ51 |
(3.0) |
Φ20 |
6204 |
/ |
450~1300 |
|
|
06C |
Φ59 |
(4.5) |
Φ25 |
6205 |
Φ57.6 |
70~1300 |
|
|
08K |
Φ75 |
(4.5) |
Φ25 |
6005 |
Φ73.6 |
70~1300 |
|
|
|
|
|
Φ30 |
6008 |
|
|
|
|
08C |
Φ79 |
(4.5) |
Φ25 |
6005 |
Φ77.6 |
70~1300 |
|
|
|
|
|
Φ30 |
6306 |
|
|
|
|
08J |
Φ87 |
(4.5) |
Φ25 |
6205 |
Φ85.6 |
70~1300 |
|
|
|
|
|
Φ35 |
6307 |
|
|
|
|
10B |
Φ100 |
(6.0) |
Φ30 |
6306 |
Φ98 |
70~1800 |
|
|
11D |
Φ112 |
(6.0) |
Φ30 |
6306 |
Φ110 |
70~1800 |
|
|
|
|
|
Φ35 |
6307 |
|
|
|
|
12A |
Φ119 |
(6.0) |
Φ30 |
6306 |
Φ117 |
70~1800 |
|
|
|
|
|
Φ40 |
6308 |
|
|
|
|
08J |
Φ87 |
(4.5) |
Φ30 |
6206 |
Φ85.6 |
70~1300 |

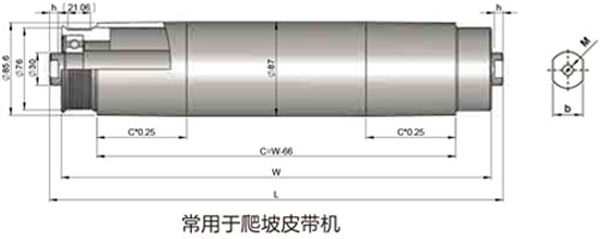

鋼制多楔帶輪 |
可提供直輥-不帶錐度；“（ t ）”為非精準值
可提供輥筒外徑（D）≥Φ87動平衡要求，平衡等級：不高于G6.3

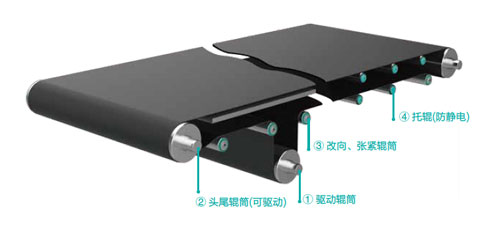

德馬工業通過高強度的焊接及精密的加工工藝，致力于為您提供標準化、系列化的高強度、高品質的帶式輥筒產品。無論是托輥、頭尾輥筒、驅動輥筒還是改向、張緊輥筒，我們都能為您提供一站式解決方案。
1.驅動輥筒：
用于下置式驅動皮帶輸送機的主要驅動元件：
選用BP-D轉軸式帶式輥筒系列
2.頭尾輥筒：
用于皮帶輸送機兩端，根據驅動及結構不同：
a、下置式驅動：
用于改變皮帶的運動方向：選用BP-R定軸式帶式或BP-D轉軸式帶式輥筒。
b、頭尾式驅動：
驅動輥筒：選用BP-D轉軸式帶式輥筒。
被動輥筒：選用BP-R定軸式帶式輥筒或BP-D轉軸式帶式輥筒。
3.改向、調整輥筒：
用于增大驅動輥筒包角，張緊皮帶及調整跑偏等；
選用BP-R定軸式帶式輥筒或1200系列輸送輥筒（防靜電型）。
4.托輥：
用于支撐皮帶，簡化結構，降低摩擦：
選用1200系列輸送輥筒（防靜電型）。
